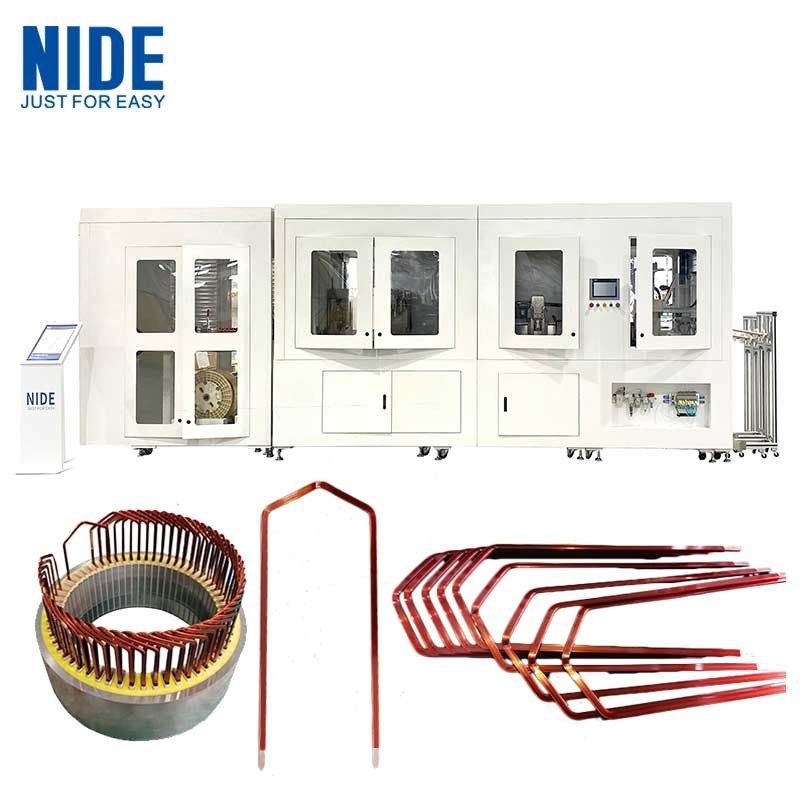

Αυτοματοποιημένη μηχανή σχηματισμού στατήρα hairpin hairpin κινητήρα τεχνολογία λύση για κινητήρα οδήγησης αυτοκινήτου

Περιγραφή της διαδικασίας

Η κύρια δομή περιλαμβάνει: μηχανισμό τροφοδοσίας σύρματος, μηχανισμό ευθυγράμμισης, μηχανισμό τρύπησης και απομάκρυνσης της μπογιάς, μηχανισμό απελευθέρωσης σύρματος, μηχανισμό κοπής, μηχανισμό σχηματισμού σπείρας καρφίτσας,μηχανισμός αναρρόφησης αποβλήτων, μηχανισμός καλωδίωσης κλπ.

ΗΜηχανή σχηματισμού στατορίων με καρφίτσεςξεκινάει με το χέρι και το μηχάνημα ολοκληρώνει αυτόματα την εκφόρτωση του υλικού, την ευθυγράμμιση του χαλκού, την τρύπανση και την αφαίρεση της μπογιάς, την τροφοδοσία σταθερού μήκους, το 2D σχηματισμό, την κοπή, το 3D σχηματισμό,αναρρόφηση αποβλήτων, το σφράγιση και το σχηματισμό, και η συλλογή των καρφίτσες για τα μαλλιά.

Εγχειρίδιο φόρτωσης και εκφόρτωσης σπείρων χαλκού,

Αυτοματοποιημένο σχηματισμό με μηχανή,

Χειροκίνητη αντικατάσταση των καλούπιων.

Η διαδικασία περιστροφής του στατορίου της καρφίτσας χωρίζεται σε 5 βήματα:

•Αποσύνδεση του χαλκού από την περιστροφή, ευθυγράμμιση και τροφοδοσία στο σταθμό

•Απομάκρυνση της ηλιακής ακτινοβολίας από το σύρμα σε ορισμένες θέσεις

•Κατακόμωση τμημάτων σύρματος σε ορισμένα απαιτούμενα μήκη

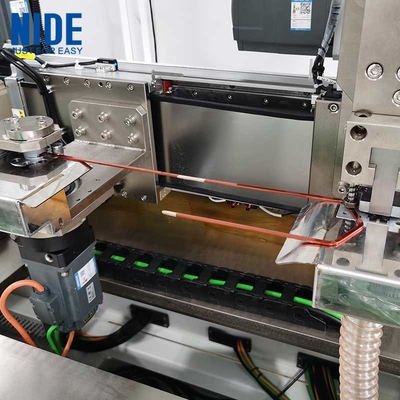

•Καταστροφή 2D μορφών

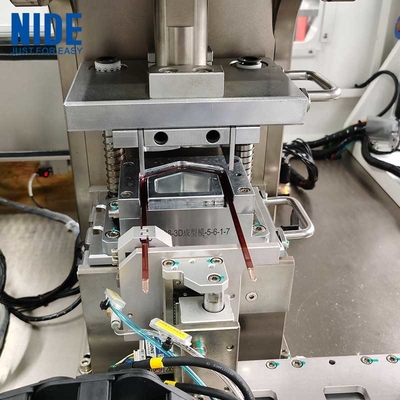

• Σχηματισμός τρισδιάστατων σχημάτων με ένα εγκατεστημένο σχήμα σχηματισμού, ευέλικτο για ανταλλαγή με διαφορετικές μορφές

Ελέγχος ποιότητας της τεχνολογίας σχηματισμού της καρφίτσας

1- Σύστημα τροφοδοσίας με σύρμα	η ακρίβεια μπορεί να είναι ≤ ± 0,2 mm·
2Η απόκλιση μεταξύ του μεγέθους του σχήματος σε σχήμα U μετά το σχηματισμό και του θεωρητικού ψηφιακού μοντέλου:	η ευθεία του ποδιού είναι ≤0.2, η κορώνα συμπεριλαμβανομένου του R και το περίγραμμα 20 mm κάτω από την κορώνα είναι ≤ 1·
3. Η γωνία κάμψης 2D	η ακρίβεια είναι ≤0,5°·
4Η τάση διακοπής της γραμμής U-pin	είναι τουλάχιστον 90% της απαιτούμενης τάσης αντοχής του χαλκού (η τιμή της τάσης αντοχής πρέπει να επαληθεύεται στην πράξη) ·

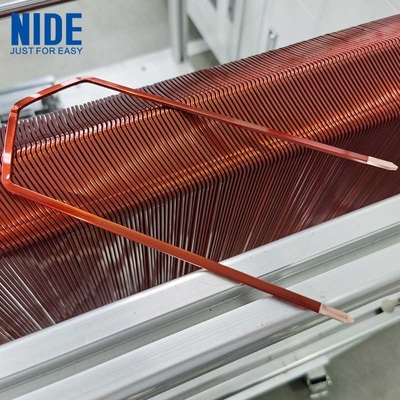

5Το U-pin δεν παρουσιάζει ανώμαλη κάμψη, παραμόρφωση ή διασύνδεση.
6. δεν υπάρχει κατάλοιπο κατά την αφαίρεση της μπογιάς και το πάχος είναι ομοιόμορφο·

Εικόνα:
