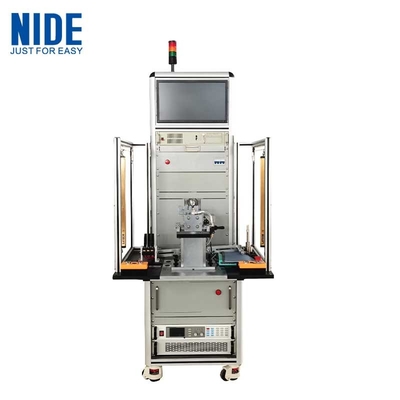

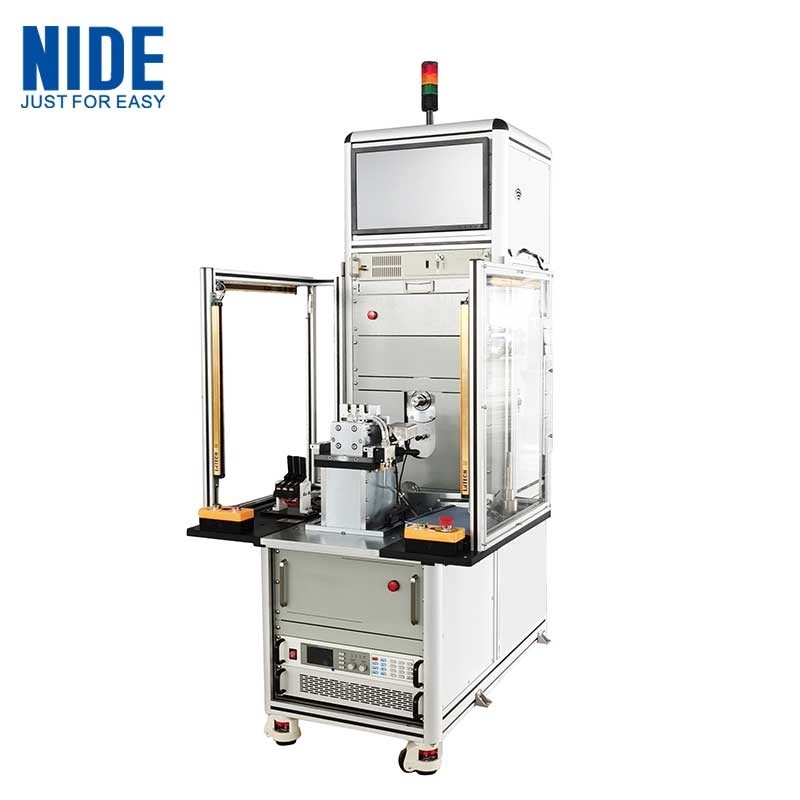

Αυτόματη μηχανή δοκιμής κινητήρα κυκλώματος BLDC

Ι. Μηχανή δοκιμής μη φορτίου κινητήρα

Χαρακτηριστικά δοκιμής:

1Δοκιμή διηλεκτρικής αντοχής (Hi-pot)

1.1 Περιοχή ρύθμισης τάσης εξόδου/ακρίβεια:AC200 ̇ 3000V ± 2%*τιμή ρύθμισης+10V

1.2 Περιοχή/ακρίβεια μέτρησης ρεύματος διακοπής:00,10 ̇ 20,00 mA ± 2% * τιμή εμφάνισης + 0,05 mA

1.3 Ανώτατο όριο προεπιλεγμένης ζώνης συναγερμού ρεύματος:0.10·20.00mA· κάτω όριο:00,00 ̇ 20,00 mA

1.4 Περιοχή χρόνου δοκιμής/αποφασιστικότητα:0.5999.9s 0,1s/βήμα

1.5 Ανίχνευση τόξου: επίπεδο 1 έως 9 (η υψηλότερη ευαισθησία)

2Δοκιμασία αντοχής μονίωσης

2.1 Περιοχή/ακρίβεια ρύθμισης της τάσης εξόδου: DC500V/1000V ± 2%*τιμή ρύθμισης+10V

2.2 Πεδίο μέτρησης της αντίστασης μόνωσης: 1·500MΩ±3%*τιμή προβολής+0,5MΩ

2.3 Πεδίο ρύθμισης συναγερμού αντίστασης μόνωσης: ανώτατο όριο: 0·500MΩ·κάτω όριο: 1·500MΩ

2.4 Περιοχή χρόνου δοκιμής/αποφασιστικότητα: 0,5999,9 δευτερόλεπτα 0,1 δευτερόλεπτα/βήμα

3Δοκιμασία υπερβολικής τάσης:

3.1 Περιοχή ρύθμισης τάσης εξόδου: 500~3000V±3%*τιμή προβολής+8V

3.2 Έργο σύγκρισης μορφής κύματος: διαφορά περιοχής, διαφορετική περιοχή, κορώνα, θέση φάσης

4Δοκιμή χαμηλής αντίστασης συνεχούς ρεύματος:

4.1 Περιοχή/ακρίβεια μέτρησης:0.01Ω20KΩ ±0,3%*τιμή εμφάνισης+3 ψηφία, μπορεί να ρυθμιστεί αντιστάθμιση θερμοκρασίας

4.2 Περιοχή χρόνου δοκιμής/αποφασιστικότητα:0.3·300s 1s/βήμα

ΙΙ. Μηχανή δοκιμής φορτίου κινητήρα:

Σύστημα δοκιμής

1Παράμετρος δοκιμής:

RPM, ροπή, ισχύ εξόδου, τάση, ρεύμα, ισχύς εισόδου, τάση πυκνωτή, συντελεστής ισχύος, συχνότητα, απόδοση, θερμοκρασία δωματίου και περιστροφή.

2. Μέτρηση ισχύος:

2.1 Μέτρο στροφών ανά λεπτό:

00,01 στροφές ανά λεπτό~999,99 στροφές ανά λεπτό,1000.1rpm~9999.9rpm, 10000rpm~40000rpm. Ακρίβεια καλύτερη από ±0,1% F.S.

2.2 Μέτρο ροπής:

10mNm~200mNm, ακρίβεια: 0,5% F.S.;

300 μNm ~ 500 μNm, ακρίβεια καλύτερη από ± 0,2% F.S.

2.3 Μέτρο ισχύος εξόδου:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, ακρίβεια καλύτερη από ± 0,2% F.S.

2.4 Μέτρο περιστροφής: CW, CCW, STALL

3- Κύρια λειτουργία:

3.1 Δοκιμές επιδόσεων: Δοκιμές χειροκίνητης/αυτόματης/στην πάγια θέση. Δοκιμές στροφών ανά λεπτό, ροπής, ισχύς εξόδου, τάσης, ρεύματος, ισχύς εισόδου, τάσης πυκνωτή, συντελεστή ισχύος, συχνότητας, απόδοσης,θερμοκρασία δωματίου και περιστροφή;

3.2 Δοκιμή πριν από την παράδοση: Καθορισμός της ροπής, των στροφών ανά λεπτό, του ρεύματος, της ισχύος εξόδου, σύγκριση άλλων στοιχείων, κρίση OK/NG.

3.3 Δοκιμές διάρκειας ζωής: Εξοπλισμένες με δοκιμές 15 φάσεων φορτίου και σταθερής αξίας και σταθερής διάρκειας.

4. Διαμόρφωση IPC:

4.1 Θύρα: μνήμη 4GB, σκληρός δίσκος: 120GB

4.2 Παρακολούθηση: 19 ίντσες

5Βασική λειτουργία

Εξωτερική καλωδίωση·

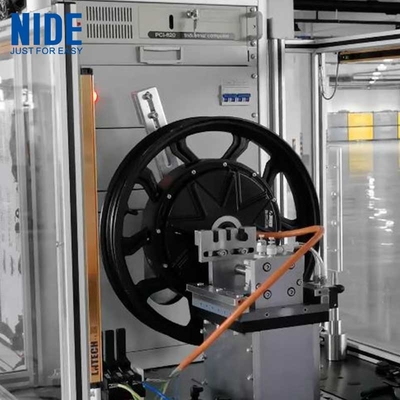

Εγκατάσταση του κινητήρα στο ελαστικό, ρύθμιση της θέσης του κινητήρα για τη σύνδεση του άξονα του κινητήρα με τον άξονα του δυναμομέτρου.

Συνδέστε το καλώδιο ισχύος του κινητήρα με την έξοδο πηγής ισχύος συνεχούς ρεύματος μέσω κουτιού σύνδεσης καλωδίου.

Σελίδες δοκιμής (μόνο για αναφορά)

Η γραμμή συναρμολόγησης του κινητήρα Wheel Hub. Ηλεκτρικό ποδήλατο σκούτερ Βίντεο κατασκευής κινητήρα

Η Nide μπορεί να παρέχειδιαφορετική γραμμή συναρμολόγησης αυτόματων κινητήρων, κατάλληλη για συναρμολόγηση κινητήρων επαγωγής ποικίλου τύπου, συναρμολόγηση κινητήρων BLDC, καθολική ηλεκτρική μηχανή και συναρμολόγηση κινητήρων συνεχούς ρεύματος,Θα μπορούσε να συναρμολογήσει αυτόματα τον ρότοραΧρησιμοποιείται για κινητήρα πλυντηρίου, κινητήρα ανεμιστήρα, κινητήρα BLDC, κινητήρα DD, κινητήρα ηλεκτρικών ποδηλάτων, κινητήρα ηλεκτρικού οχήματος, κινητήρα εμβέλους,DD BLDC κινητήρας πλυντηρίου , κινητήρα συμπιεστή, κινητήρα ηλεκτρικής σκούπας, κινητήρα ηλεκτρικού εργαλείου, κινητήρα σκούπισης, κινητήρα μίγματος, κινητήρα αντλίας RO, κινητήρα NEMA, κινητήρα συνεχούς ρεύματος κλπ. Διαθέτει γρήγορη, αποτελεσματική, ακριβή, εύκολη ρύθμιση,ευκολία προγραμματισμού και ευελιξίας εργαλείων.
