380V Αυτόματη μηχανή περιέλιξης πηνίων βελόνας BLDC στάτορα ρότορα κινητήρα για κινητήρα χωρίς ψήκτρες
(1) Εισαγωγή μηχανής:
Αυτή η μηχανή περιέλιξης βελόνας κινητήρα χωρίς ψήκτρες είναι σχεδιασμένη για την περιέλιξη πηνίων στάτορα εξωτερικού οπλισμού BLDC. Η μηχανή περιέλιξης στάτορα υιοθετεί σχεδιασμό περιέλιξης εξωτερικού τύπου βελόνας διπλής θέσης. Οι πελάτες μπορούν να ρυθμίσουν παραμέτρους σύμφωνα με τις δικές τους ανάγκες, όπως αυτόματη περιέλιξη, περιέλιξη πολλαπλών συρμάτων, αυτόματη ευρετηρίαση, αυτόματη διάταξη, ταχύτητα περιέλιξης κ.λπ. Κάθε κύκλος δράσης θα τυλίγει 2 ρότορες BLDC ταυτόχρονα. Απλή λειτουργία και υψηλή απόδοση παραγωγής.
(2) Τεχνική παράμετρος:
| Όνομα προϊόντος: |
Μηχανή περιέλιξης πηνίων οπλισμού BLDC στάτορα / Μηχανή περιέλιξης βελόνας |
| Τύπος: |
Αυτόματο |
| BLDC Armature I.D.: |
20-80mm (Άλλες προδιαγραφές μπορούν να σχεδιαστούν ειδικά) |
| BLDC Armature O.D.: |
50-120mm (Άλλες προδιαγραφές μπορούν να σχεδιαστούν ειδικά) |
| BLDC Armture stack length: |
10-80mm (Τυπική διαδρομή)
100-200mm (Μεγάλη διαδρομή, ειδική προσαρμογή)
|
| Διάμετρος σύρματος: |
0.5-1.5mm (Άλλες προδιαγραφές μπορούν να σχεδιαστούν ειδικά) |
| Εφαρμόσιμος αριθμός πόλων: |
πολυπολικός |
| Μέθοδος περιέλιξης κινητήρα: |
Περιέλιξη βελόνας |
| Σταθμοί περιέλιξης: |
Δύο |
| Ταχύτητες ατράκτου: |
0--300 RPM (ρυθμιζόμενο) |
| Σύστημα σερβο: |
Δύο κινητήρες ευρετηρίασης 4.4KW
Ένας κινητήρας περιέλιξης 3KW με φρένο
750W ή περίπου δύο κινητήρες καλωδίωσης
|
| Τάση: |
380V/50HZ Τριφασικά τέσσερα καλώδια |
| Πίεση αέρα: |
0.5--1Mpa |
| Ισχύς: |
20KW |
| Διαστάσεις: |
1200*1360*1800mm (Μήκος * πλάτος * ύψος) Δεν περιλαμβάνει σχάρα σύρματος |
| Βάρος: |
600kg |
(3) Εφαρμογή:
Η μηχανή περιέλιξης βελόνας ρότορα κινητήρα είναι κατάλληλη για την εξωτερική περιέλιξη στάτορα κινητήρα χωρίς ψήκτρες σε πολλούς τομείς όπως HM, ιατρικός εξοπλισμός, οικιακές συσκευές και ηλεκτρικά οχήματα.
(4) Λειτουργία και Χαρακτηριστικά:
1. Η μηχανή περιέλιξης βελόνας κινητήρα είναι κατάλληλη για περιέλιξη πηνίων οπλισμού BLDC πολλαπλών πόλων. Χειροκίνητη φόρτωση και εκφόρτωση, αυτόματο σφίξιμο, περιέλιξη και διάτμηση.
2. Το πλαίσιο υιοθετεί παχύρρευστο προφίλ αλουμινίου 4080 και η πλάκα τραπεζιού υιοθετεί χυτοσίδηρο για την απορρόφηση των κραδασμών, ακόμη και όταν τυλίγεται με μεγάλη ταχύτητα, οι κραδασμοί είναι πολύ μικροί.
3. Τα εξαρτήματα εργαλείων και εξαρτημάτων υιοθετούν τη λειτουργία τοποθέτησης προς τα κάτω, σταθερή τοποθέτηση και αξιόπιστο σφίξιμο.
4. Σύσφιξη σύρματος και κοπή σύρματος, η δομή του τμήματος γραμμής είναι συμπαγής, η σύσφιξη σύρματος και η κοπή σύρματος ολοκληρώνονται ταυτόχρονα；
5. Διαφορετικές παράμετροι στάτορα και περιέλιξης μπορούν να αλλάξουν γρήγορα μέσω του HMI για να προσαρμοστούν σε διαφορετικές απαιτήσεις στάτορα.
6. Γρήγορη αλλαγή εργαλείων； (20 λεπτά με επάρκεια)
7. Πλήρης προστασία από κράμα αλουμινίου
8. Έλεγχος PLC, εμφάνιση σφάλματος
9. Η στεγανότητα του σύρματος είναι μέτρια, χωρίς τραυματισμό, χωρίς θραύση κ.λπ.
10. Η δοκιμή αλατιού του προϊόντος πραγματοποιείται εντός 10 mA σε ένα λεπτό.
11. Δείκτης ασφάλειας εξοπλισμού: σύμφωνα με το πρότυπο CE.
12. Απόδοση: 120 στροφές / λεπτό.
13. Ρυθμός: 5 λεπτά / ρότορας BLDC.
14. Θόρυβος: 60-70 ντεσιμπέλ ή λιγότερο.
(5) Εμφάνιση εικόνας

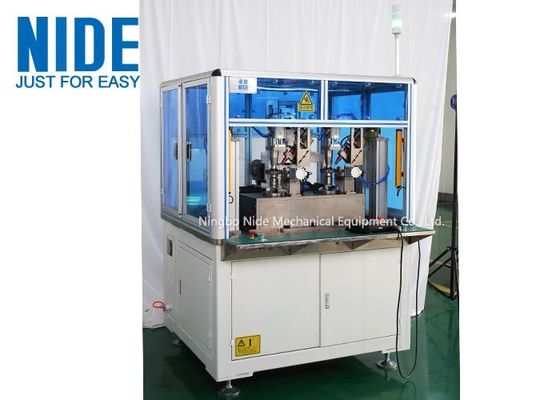

1. Η μηχανή περιέλιξης βελόνας στάτορα BLDC

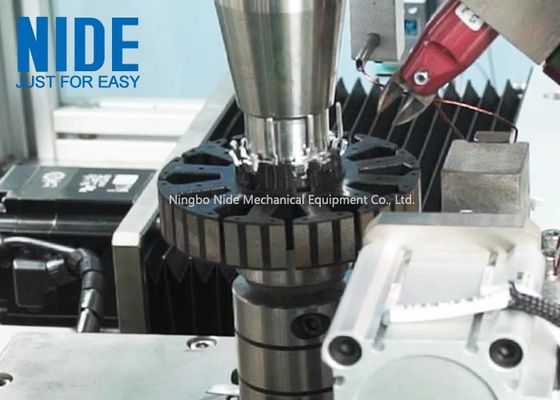

2. Η μηχανή περιέλιξης βελόνας στάτορα BLDC
